- 열영상센서 저가화 기술 개발, 100℃ 에서도 물체의 온도 식별 가능

- 휴대폰 및 자율주행 자동차용 열영상센서 분야 적극 활용 기대

인체나 물체의 온도를 검지하여 영상화하는 열영상센서는 최근 코로나19로 인해 수많은 건물의 출입구에서 비접촉식으로 얼굴의 온도를 체크하는 열영상 온도계로 이용되고 있다. 이러한 상황에서 스마트폰 업계에서는 열영상센서를 휴대용 센서로 적용하여 실시간으로 온도를 측정할 수 있는 부가 기능 만드는 것을 적극적으로 고려하고 있다. 또한, 이를 자율주행 자동차에 적용하여 활용하면 더 안전한 자율주행이 가능할 것으로 보인다.

한국과학기술연구원(KIST, 원장 윤석진)은 광전소재연구단 최원준 박사팀이 전자재료연구단 백승협 박사팀, 성균관대학교 백정민 교수 연구팀과의 융합연구를 통해 기존의 가격과 작동온도 문제를 극복한 열영상센서 소자를 개발했다고 밝혔다. 개발한 열영상센서는 100℃에서도 냉각소자 없이도 동작할 수 있어 기존 센서의 가격 문제를 극복하고, 스마트폰과 자율주행 자동차에 적용할 수 있을 것으로 보인다.

스마트폰 및 자율주행 자동차의 부품으로 사용되기 위해서는 각각 85℃ 및 125℃의 고온에서도 문제없이 안정적으로 동작해야만 한다. 이를 위해 기존의 열영상센서는 별도의 냉각소자가 필수적이어서 고사양 소자의 경우 가격이 이백만 원을 넘고, 냉각소자가 있어도 85℃ 이상에서는 작동하지 못하기 때문에 이들 분야에 적용되지 못하고 있었다.

KIST-성균관대학교 공동 연구진은 열영상센서 원가의 10% 이상을 차지하고, 전력소모가 큰 냉각소자를 없애기 위해 100℃ 이상에서도 안정적인 이산화바나듐(VO2)-B 박막을 이용하여 열에서 발생하는 적외선을 감지하여 전기신호로 바꾸는 소자를 제작했다. 제작된 소자는 100℃에서도 상온에서와 동일한 수준으로 적외선 신호를 얻을 수 있었다. 또한, 외부의 원적외선을 최대한 흡수할 수 있는 흡수체를 제작해서 함께 사용한 결과 물체의 열을 3배 더 민감하게 감지하여 전기신호로 변환할 수 있었다. 특히 응답속도는 기존 초당 30~40프레임 수준을 뛰어넘어 100프레임의 화상의 촬영이 가능하여 자율주행 자동차 부품으로 사용할 수 있을 것으로 보인다.

KIST 최원준 박사는 “융합연구를 통해 개발한 소자 기술로 열영상센서의 제작가격을 획기적으로 낮출 원천기술을 확보했을 뿐만 아니라 기존 소자보다 민감도 및 동작 속도가 우수하다.”라고 말하며, “앞으로 열영상을 이용하는 군수용 산업 및 향후 전개될 열영상센서의 스마트폰 및 자율주행 자동차용 센서로의 활용이 가속화될 것으로 기대한다.”라고 밝혔다.

본 연구는 과학기술정보통신부(장관 최기영) 지원을 받은 KIST 주요사업과 KIST-UNIST-울산시가 공동으로 지원하는 융합신소재연구센터사업으로 수행되었으며, 연구결과는 박막 분야의 저널인 ‘Applied Surface Science’(JCR 분야 상위 2.38%) 최신 호에 게재되었다.

 * (논문명) Wide-temperature (up to 100℃) operation of thermostable vanadium oxide based microbolometers with Ti/MgF2 infrared absorbing layer for longwavelength infrared (LWIR) detection

   - (제 1저자) 한국과학기술연구원 이혜진 학생연구원

   - (제 1저자) 한국과학기술연구원 왕다솜 학생연구원

   - (교신저자) 한국과학기술연구원 최원준 책임연구원

   - (교신저자) 성균관대학교 백정민 교수

<그림설명>

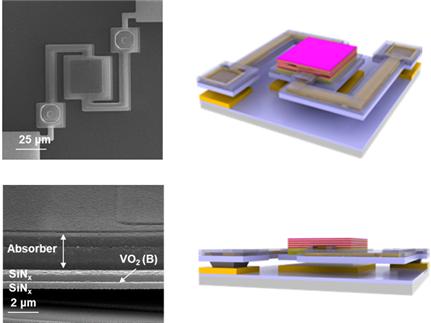

[그림 1] 연구진이 개발한 볼로메터 소자의 주사전자현미경 이미지(좌)와 모식도(우)？
