한국과학기술연구원(KIST, 원장 오상록) 수소·연료전지연구단 김명근 박사, 유성종 박사 연구팀은 고내구성 탄소 지지체를 도입해 이리듐 사용량을 상용 촉매의 1/20 수준으로 줄인 고효율 수전해 촉매를 개발했다고 밝혔다.

최근 전 세계적으로 수소에 대한 수요가 높아지면서 수전해 설비의 대형화를 추진하고 있으나, 수전해 반응에서 가장 우수한 성능과 내구성을 보이는 이리듐 촉매의 높은 가격이 걸림돌로 작용하고 있다. 또한, 이리듐은 남아프리카 등 특정 지역에서만 채굴되기 때문에 공급 불안정성이 높아 이리듐 사용량을 줄인 촉매 개발이 필요하다.

연구팀은 이리듐 촉매의 사용량을 줄이기 위해 고내구성 탄소 지지체를 도입한 저이리듐 촉매를 개발했다. 기존의 탄소 지지체는 수전해 반응 구동 전압인 1.6~2.0 V에서 쉽게 이산화탄소 등으로 산화되기 때문에 안정적인 지지체 개발이 중요한 과제였다. 이를 해결하기 위해 물과의 상호작용이 적은 소수성 탄소를 지지체로 적용한 결과, 이리듐 사용량을 줄이면서도 탄소 부식 반응이 억제되는 것을 확인했다.

또한, 저이리듐 촉매의 내구성을 향상하기 위해 탄소 지지체 위에 셀레늄(Se)을 도입했다. 저이리듐 촉매는 수전해 반응 중 쉽게 변하거나 용출돼 내구성이 빠르게 저하되는 문제가 있었다. 연구팀은 이리듐의 반응 중 변화를 억제하는 기능을 가진 셀레늄을 이용해 이리듐 표면에 얇은 수산화물 층을 형성함으로써 이리듐 용출을 억제했다.

이번에 개발된 저이리듐 촉매를 상용화된 수전해 설비 적용한 결과, 이리듐 사용량을 기존의 1/20 수준인 0.05 mg/cm2으로 줄이면서도 성능이 향상되는 것을 확인했다. 단위면적당 0.05 mg의 이리듐을 도포한 막전극접합체(MEA)를 제작해 고분자 전해질막 수전해(PEMWE) 실험을 진행했을 때, 1.9 V에서 3.18 A/cm²의 전류밀도를 기록해 기존 상용 촉매(2.45 A/cm²)보다 우수한 성능을 보였다.

이번 연구 성과는 이리듐 사용량을 크게 줄이면서도 성능과 내구성을 동시에 유지하는 촉매를 구현해 수소 설비 대형화 과정에서 발생하는 고비용 문제를 해결하고 수소 생산 단가를 낮출 것으로 기대된다. 저이리듐 수전해 기술의 상용화를 위해 다양한 지지체 소재와 촉매 구조를 개발해 수소 생산 효율을 높이기 위한 연구를 수행할 계획이다.

KIST 김명근 박사는 “저이리듐 촉매 구현을 위한 지지체 개발 및 촉매 성능 확보를 위한 전략을 함께 제시했다”라며 “대규모 촉매 합성 기술을 접목해 그린수소 생산 단가 낮추고 수소 사회로의 전환에 기여할 것”이라고 말했다.

본 연구는 과학기술정보통신부(장관 유상임)의 지원을 받아 KIST 주요사업 및 나노소재기술개발사업 (2021M3H4A1A02042948) 등으로 수행됐다. 이번 연구 성과는 국제 학술지 「ACS Energy Letters」 (IF 19.5, JCR 분야 3.8%)에 표지논문(Front Cover)로 게재됐다.

* 논문명 : Iridium Selenium Oxohydroxide Shell for Polymer Electrolyte Membrane Water Electrolyzer with Low Ir Loading

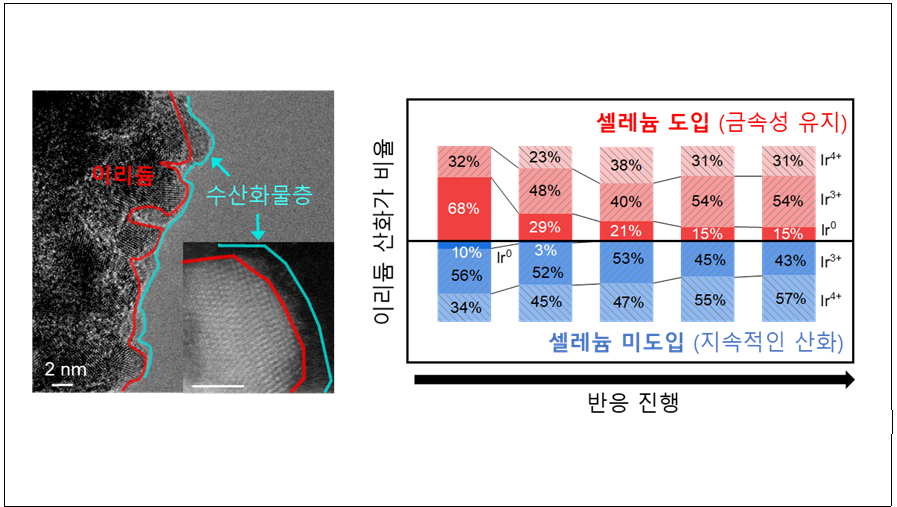

[그림 1] 셀레늄 도입에 따른 표면 수산화물층 형성과 이에 따른 이리듐 산화 및 용출 억제.

이리듐 산화는 이리듐 용출을 야기하는데, 셀레늄 도입 시 일정 시간 이후 산화가 억제되고 금속성 유지됨.

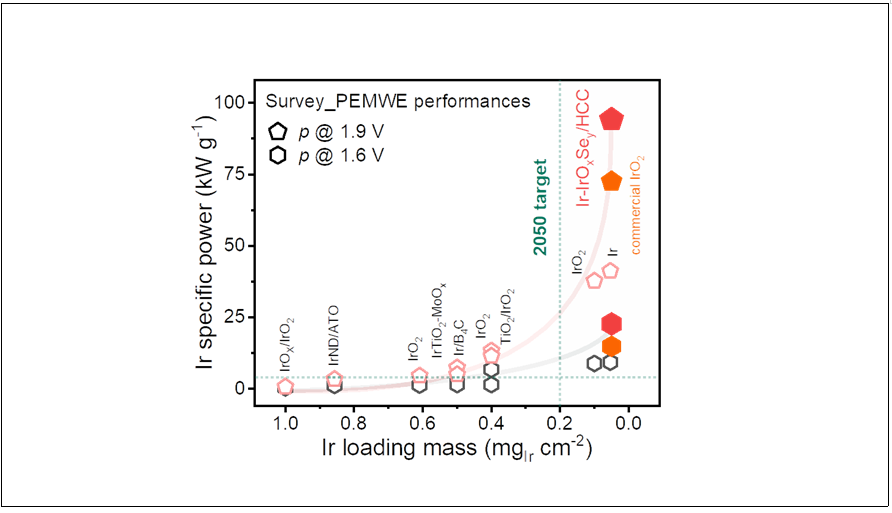

[그림 2] 이리듐 로딩량에 따른 성능비교: 기존연구 (속이 빈 심볼), 현 연구 (속이 찬 심볼). 점선: 2050 DOE (미국 에너지부: Department of Energy) 목표의 이미지

X축: 단위면적당 이리듐 사용량을 나타내며 2050 DOE 타겟인 0.2 mg 이하의 결과는 많지 않음. 이리듐 사용량을 줄이면 성능이 우수해 보이지만, 보통 내구성을 동시에 유지하긴 어려움.

Y축: 수전해 장치의 작동 전압 (1.6V, 1.9V)에서 이리듐 g 당 전력 값을 나타냄. 전압이 높으면 대개 높은 전력 값을 나타내지만, 내구성을 유지하기 어려움.

본 촉매는 DOE 타겟을 만족하는 이리듐 사용량으로 발표된 저이리듐 촉매 중 가장 높은 무게당 성능을 나타냄. 더 나아가 우수한 내구성 지표도 나타냄.

[그림 3] 표지논문(Front Cover) 이미지

탄소 지지체 위에 얹어진 이리듐 나노입자
